EMIL 3

Opis urządzenia i przeznaczenie
EMIL3 (End Module In Linie) został zaprojektowany jako urządzenie podległe dla sterownika ASOO3. Umożliwia załączanie obwodów oświetlenia, włączanie/wyłączanie urządzeń elektrycznych, sterowanie stycznikami, elektrozaworami itp. Załączanie może odbywać się poprzez wbudowane przekaźniki ze stykami bezpotencjałowymi. Sterowanie EMIL3 realizowane jest za pomocą RS-485 z dedykowanym protokołem sterującym. EMIL3 zapewnia połączenie pomiędzy ASOO3, a urządzeniami elektrycznymi podłączonymi do niego. EMIL3 potrafi pracować samodzielnie i z powodzeniem zastępuje włączniki krzyżowe i schodowe. EMIL3 pozwala także na podłączenie szeregu czujników na magistrali I2C. Urządzenie zostało zaprojektowane w celu osiągnięcia MTBF 216 000h ( 25lat) ze współczynnikiem awaryjności 0,055% w skali roku.

Parametry elektryczne
Zasilanie 16-30VDC
Pobór prądu
(przekaźnik wyłączony)
50 mA (24VDC)
Pobór prądu
(przekaźnik włączony)
100 mA (24VDC)
Chwilowy pobór prądu MAX 120 mA (24VDC)
Dane styków wbudowanego przekaźnika
Prąd znamionowy AC 4x13A/1x8A/230VAC
Prąd znamionowy DC 4x13A/1x8A/24VDC
Maksymalne napięcie
zestyków
250VAC
Maksymalna moc
łączeniowa
3000 W
Parametry mechaniczne
Obudowa wymiary 70x90x65 mm
Zaciski łączeniowe Rozłączne, śrubowe dla
przewodów do 1,5 mm²
Waga 0,1 kg
Parametry środowiskowe
Temperatura pracy Od -35°C do +70°C
Temperatura składowania -40-80°C
Stopień szczelności IP20
Wilgotność względna
(bez kondensacji)
90%

EMIL3 standardowo posiada następujące cechy:

  • 4 bezpotencjałowe wyjścia przekaźnikowe NO o obciążalności 13A/250VAC
  • 1 bezpotencjałowe wyjście przekaźnikowe NO o obciążalności 8A/250VAC
  • magistralę I2C
  • 6 wejść stykowych NO do odczytu stanów umożliwiające podłączenie np. pętli
    kontaktronów lub przycisków mechanicznych
  • interfejs RS-485 bez izolacji optycznej
  • wbudowany czujnik temperatury
  • sygnalizacja optyczna stanu pracy urządzenia
  • napięcie zasilania 19-30VDC

Dodatkowe cechy w które może być wyposażony sterownik:
– interfejs SPI

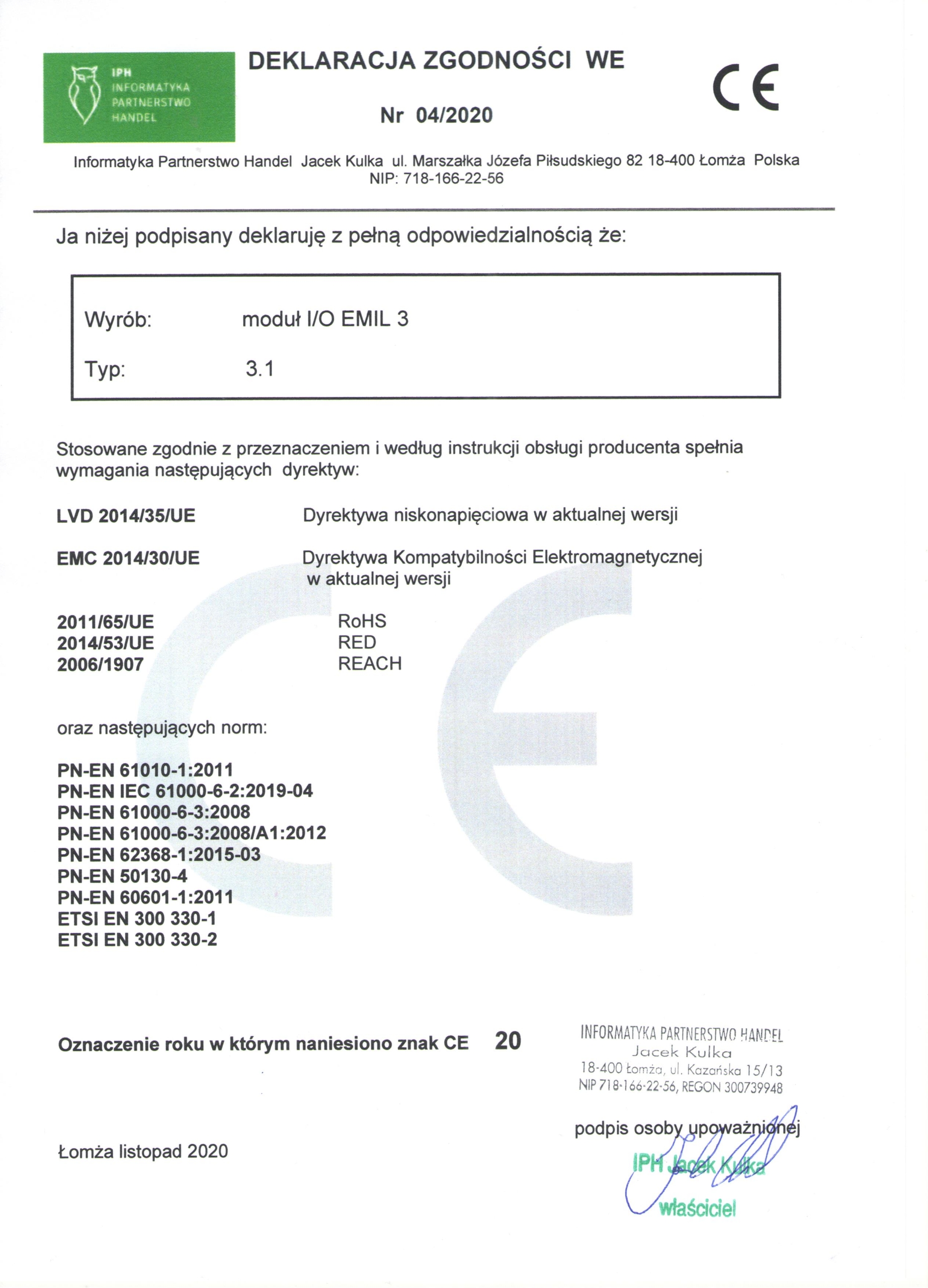

Normy zastosowane podczas projektowania i produkcji modułu EMIL3:

  • PN-EN 61010-1:2011
  • PN-EN 61000-6-2:2008
  • PN-EN 61000-6-2:2008/Ap1:2009
  • PN-EN 61000-6-2:2008/Ap2:2009
  • PN-EN 61000-6-3:2008
  • PN-EN 61000-6-3:2008/A1:2011
  • LVD 2006/95/EEC
  • EMC2004/108/EEC
