Opis urządzenia i przeznaczenie
EMIL 3IN (End Module In Linie) został zaprojektowany jako urządzenie podległe dla sterownika ASOO3. EMIL 3IN posiada aż 19 wejść cyfrowych umożliwiających monitorowanie stanu pracy wielu urządzeń jednocześnie. Do EMIL 3IN można podłączać bezpotencjałowe wyjścia stanu pracy agregatów prądotwórczych, kotłów CO, central wentylacyjnych, central klimatyzacyjnych, złącza kontaktronowe okien, drzwi itp. Bez problemu można też zastosować EMIL 3IN jako komponent struktury przemysłu 4.0 w roli agregatora sygnałów
informacyjnych lub enkodera sygnałów sterujących. EMIL 3IN posiada także złącze I2C umożliwiające podłączenie szeregu czujników lub zamiennie na tych samych stykach dwie magistrale 1Wire. Sterowanie EMIL 3IN realizowane jest za pomocą RS-485 z dedykowanym protokołem sterującym. Urządzenie zostało zaprojektowane w celu osiągnięcia MTBF 216 000h ( 25lat) ze współczynnikiem awaryjności 0,055% w skali roku.

Parametry elektryczne
Zasilenie 16-30VDC
Pobór prądu podczas pracy 50 mA (24VDC)
Chwilowy pobór prądu MAX 80 mA (24VDC)
Parametry mechaniczne
Wymiary obudowy 70x90x65 mm
Zaciski łączeniowe Rozłączne, śrubowe dla przewodów do 1 mm²
Waga 0,1 kg
Parametry środowiskowe
Temperatura Pracy od -35°C do +70°C
Temperatura składowania -40-80°C
Stopień szczelności IP20
Wilgotność względna (bez kondensacji) 90%

EMIL 3IN standardowo posiada następujące cechy:

  • magistralę I2C i dwie magistrale 1Wire
  • 19 wejść stykowych NO do odczytu stanów umożliwiające podłączenie np. pętli kontaktronów lub przycisków mechanicznych
  • interfejs RS-485 bez izolacji optycznej
  • wbudowany czujnik temperatury
  • sygnalizacja optyczna stanu pracy urządzenia
  • napięcie zasilania 19-30VDC

Dodatkowe cechy w które może być wyposażony sterownik:
– interfejs SPI

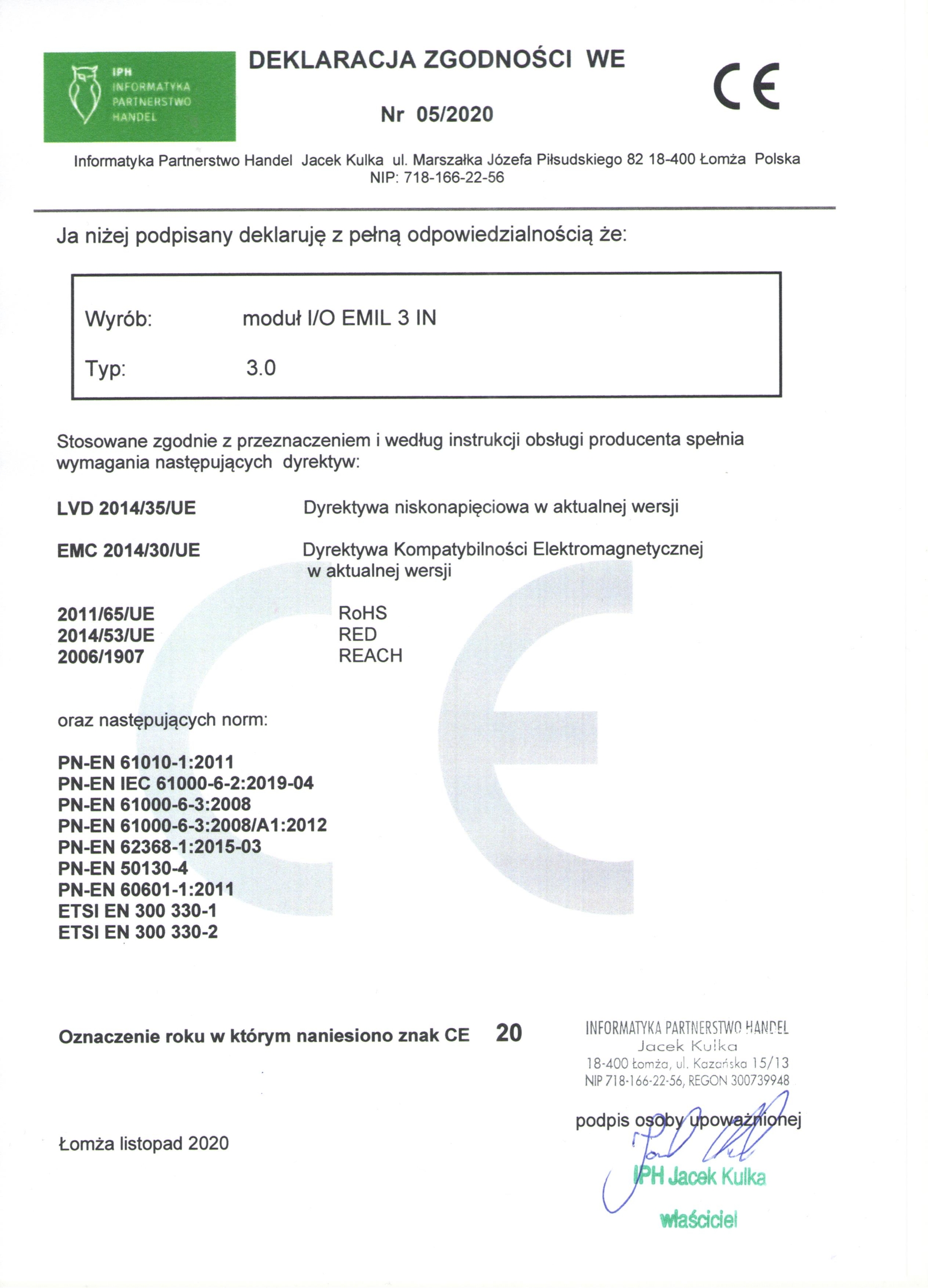

Normy zastosowane podczas projektowania i produkcji modułu EMIL 3IN:

  • PN-EN 61010-1:2011
  • PN-EN 61000-6-3:2008
  • PN-EN 62368-1:2015-03
  • PN-EN 60601-1:2011
  • PN-EN IEC 61000-6-2:2019-04
  • PN-EN 61000-6-3:2008/A1:2012
  • PN-EN 50130-4
  • ETSI EN 300 330-1
  • ETSI EN 300 330-2
  • EMC 2014/30/UE
  • LVD 2014/35/UE
  • RED/2014/53/UE
  • REACH/2006/1907
  • RoHS/2011/65/UE
